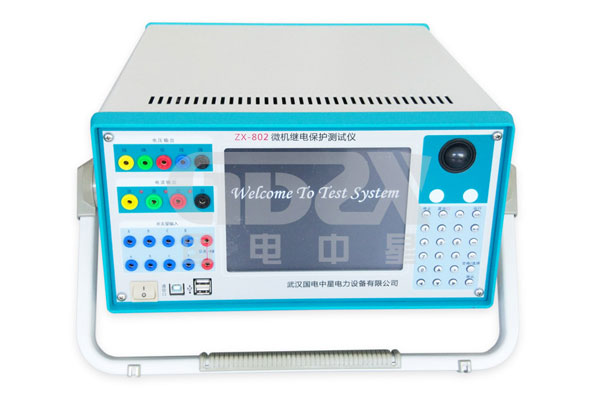

繼電保護測試儀的操作方法

       繼電保護測試儀該如何操作？國電中星整理了完善的操作方法，供大家參考。

一、開機步驟

1、將繼電保護測試儀電源線插入AC220電源插座上。

2、檢查接線（需外接鍵盤或鼠標），確認無誤后分別打開測試儀電源及外接計算機電源，稍等片刻后將進入選擇啟動方式界面。

3、啟動 Windows 操作系統后將進入軟件功能試驗的主界面，進行各種試驗工作。

二、鍵盤快捷鍵

F2 開始/停止試驗 在測試儀未輸出信號時按下F2鍵后，測試儀開始輸出信號；在試驗過程中，按下F2鍵可停止試驗，測試儀停止輸出信號；

F3 退出試驗 關閉當前試驗?zāi)K；

F5 手動遞增 在試驗中每按下一次F5鍵，輸出信號就按照設定的步長增加一次；

F6 手動遞減 在試驗中每按下一次F6鍵，輸出信號就按照設定的步長減小一次；

Ctrl+1 — Ctrl+7 打開/關閉輸出通道
Ctrl+1 ～ Ctrl+3對應Ua、Ub、Uc，

Ctrl+4 ～ Ctrl+6對應Ia、Ib、Ic，

Ctrl+7對應Ux；

F7 讀取設置文件 從保存的參數設置文件中導入試驗參數；

F8 保存設置文件 將當前設定的試驗參數保存到文件中，以免重復設置；

Tab 將輸入焦點移動至下一個輸入框；

Shift + Tab 將輸入焦點移動至上一個輸入框。

三、交流電流源提高輸出電流

當使用電流超過測試儀每相輸出的大電流時，可將測試儀電流源并聯使用。并聯使用時，應將并聯電流通道的輸出相位設為相同，此時輸出的電流就是并聯電流通道輸出幅值之和。

四、交流電流源提高輸出功率

當要求電流源的輸出功率大于每相電流的輸出功率時，可將測試儀電流源串聯使用。例如，將IA、IB串聯，兩相的幅值設為相等，相位差180°，輸出功率能提高一倍。

五、交流電壓源提高輸出電壓

當使用電壓超過測試儀每相輸出的電壓時，可將兩相電壓的相位設為相差180°，此時輸出的電壓就是兩相電壓通道輸出幅值之和。測試儀只能支持240V的交流電壓。

六、 關機步驟

使用鼠標單擊界面左下角處的“開始”-“關機”，在彈出的對話框中選擇“確定”即可關閉計算機，在確認計算機關閉后，再關閉面板電源開關。關機時請勿直接關閉面板電源開關，請先關閉計算機的Windows操作系統，然后再關電源開關。

        了解了完善系統的繼電保護測試儀操作方法，試驗變得簡單易用，讓試驗人員操作更輕松。國電中星將為您呈現關于繼電保護測試儀的更多精彩內容。
