交直流大電流發生器的基本介紹

        交直流大電流發生器在大電流場所中進行電氣調試的必需設備，也是工礦企業進行升流或溫升試驗的電流源設備，應用十分廣泛。下面國電中星將為大家詳細介紹交直流大電流發生器。

一、簡介

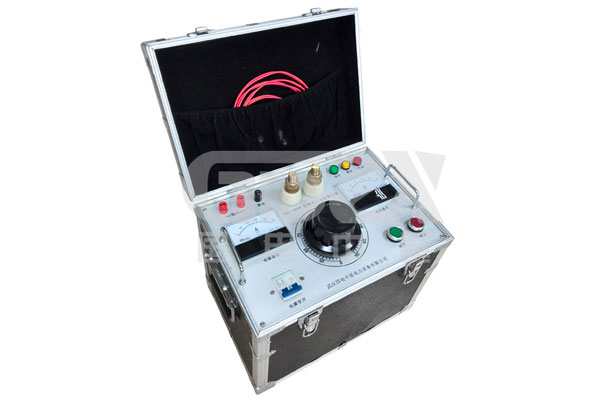

        交直流大電流發生器由操作臺及升流器兩部分構成，具有輸出電流無極調整、電流上升平穩、負荷變化范圍大、工作可靠、操作簡便安全等特點，是各行各業在電氣調試中需要大電流場所的必需設備，可作為工礦企業進行升流或溫升試驗的電流源設備。如配有互感器，能方便地讀取試驗電流值。

二、特點

1、大電流發生器是采用節能型高導磁升流器，重量輕，帶載能力強

2、大電流發生器為真有效值0.5級數字表指示。

3、配數字式電秒表，可滿足時間測量。

4、具有輸出功率大、抗過載能力強、讀數清晰、移動靈活等特點，

5、適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。

三、用途

        大電流發生器用于在大電流場所中的電氣調試，也可作為工礦企業進行升流或溫升試驗的電流源設備。

四、應用范圍

        大電流發生器應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制，它具有體積小、重量輕、性能好，等特點。適用于頻率50HZ開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗。

五、技術參數

1. 輸入 交流50Hz , 220V。

2.可平衡的輸出0—用戶所需要 交直流大電流；可平滑平穩連續可調，精度高于0.5級；輸出電流是標準正弦波

3.輸出電流方式：真有效值連續可調

4.輸出波形：標準正弦波

5.輸出開口電壓：≥6V

6.電流穩定度： 0.2%。

7.電流波形失真 THD 1% 設計標準遠遠高于國標<<GB14048.2-14>>.

8.保護設置 過流、過壓

9.絕緣耐壓 1800/AC 1MIN，絕緣等級：B級

10.可測被測元件的電流動作時間。并可同步記錄鎖定動作時間。常開、常閉觸點自動判別。測時范圍：0.001S---9999.999 S,精度;0. 001S(選配項).

11.設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定，讀數直觀快捷。而高精度的傳感器的應用，則有效的保證了測試數據的準確性。整機測試單元包括：高精度毫秒計、真有效值電流表、電流傳感器（進口件）、調壓器、大功率升流器（進口材料）、微電腦控制器，打印功能（備選功能）等部分。

12.工作環境 -10℃-----60℃

13.重量：12-15 KG

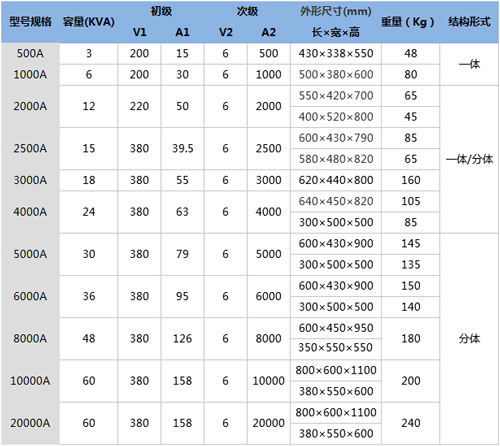

        國電中星專業高壓試驗設備，產品多，型號全，其中大電流發生器型號規格及技術參數如下：
