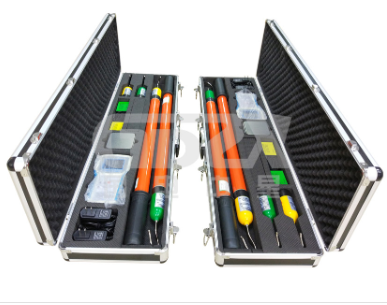

核相儀是由兩個沒有電連接的發射器和接收器組成的。兩種裝置都配有電極，電極可以與被測導線連接（或接觸）。一個紅色的發射器有一個鉤子的形狀掛在電線上，另一個黃色的發射器有一個Ya的形狀用來接觸電線。

　　這些電極用作發射和接收信號的天線，發射器和接收器的端部應與匹配的絕緣操作桿連接。發送裝置正常工作后，對采集到的具有相位關系的電網電壓信號進行處理、調制后發送到接收裝置。接收裝置對接收到的具有相位特性的電網電壓信號進行解調，并與接收裝置自身實時         采集的具有相位關系的電網電壓信號進行比較，以測量其相位差。

　　核相儀應該如何核相？

　　首先核相之前都是需要自檢的，使用前一定要連接1號和2號變送器。接收器電池足以將自檢線的一端連接到220伏電源，另一端插入1號發射器和2號發射器。打開發射機電源開關。發射機必須離地30cm以上，否則會影響接收靈敏度。

　　第二步是打開接收器電源開關，按下測試按鈕，接收器進入10秒倒計時。倒計時結束后，將顯示“同相”啟動波形。在同一位置有燈光、文字、聲音提示，說明儀器可以正常使用。

　　然后就是核相，核相在一般情況下使用相序表來檢查相序的正確性，然后測量需要鐵心相位的兩個電源的每相電壓值。例如，如果兩者都是400V，同一名稱的相間電壓應該是0V，不同相之間的電壓應該是400V，如果我們?cè)诠S檢查終端頭和外部網絡連接后的相位之間的對應關系，那將是一件大事。輕則損壞設備，重則傷亡。這項工作需要有這方面特殊技術的人來做。一般由一、二級人員共同進行，是電氣系統*的試驗。

　　核相儀在日常生活中的維護保養：

　　1、無線高壓核相設備應存放在避免潮濕、高溫、多塵的環境中。

　　2、絕緣桿每年進行一次耐壓試驗。

　　3、每年至少更換一次電池。

　　4、無線高壓核相設備是一臺精密儀表不要隨意打開。

　　5、絕緣桿*使用前應做耐壓實驗。

　　6、在長時間不使用，應取出采集器電池。
