戶外柱上斷路器導電回路電阻試驗操作方法

柱上斷路器導電回路電阻試驗

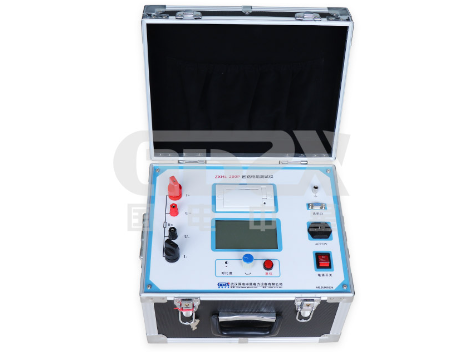

1、擺放回路電阻測試儀，連接測試線

操作及工藝

將回路電阻測試儀接地端可靠接地，參考試驗接線示意圖，通過專用引線和被試負荷開關連接，電壓測量線應在電流輸出線內。

風險和質量控制點

1)接線應正確、為連接應牢固、可靠，保證接觸良好。

2 )防止感應電傷人，損壞試驗設備。

3)測量數據存在誤差。

控制措施

1)將被試負荷開關一端接地，減小感應電的影響。

2)檢查被試負荷開關應在合閘狀態。

3)使用專用測試線，認真檢查測試線的連接。

4)必要時用砂紙打磨。

5)電壓測試夾應靠近開關觸頭。

2、開始測量，讀取并記錄測量結果

操作及工藝

啟動測試儀開始測量，待測量值穩定，儀器指示無變化時，記錄測量電阻值。

風險和質量控制點

1)注意測試電流輸出值的大小。

2)測量值是否穩定。

控制措施

1)測試電流輸出值不小于100A。

2)保證足夠的穩定時間定。

3、停止測量

操作及工藝

停止測量。

風險和質量控制點

注意測量回路未放電或放電不徹底會放電才能斷開測試回路，進危及人身安全、損壞測試設備。

制作措施

必須等待測試儀顯示已完全放電，才能斷開測試回路，進行后續工作。
