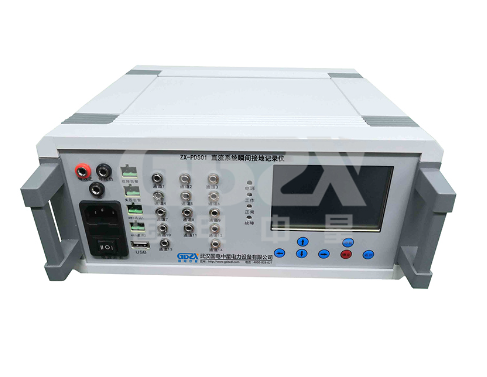

ZX-PDS01直流系統瞬間接地記錄儀：智能監測與故障錄波技術的創新突破

直流系統作為電力系統控制、保護和通信的核心供電單元，其絕緣狀態直接影響供電可靠性。傳統監測裝置對持續時間短（毫秒級）、隨機性強的瞬時接地故障存在監測盲區，且缺乏故障波形追溯能力。ZX-PDS01直流系統瞬間接地記錄儀通過創新的DADC架構和SynSystem智能算法，實現了對瞬時接地故障的精準捕捉與深度分析，為電力系統運維提供了全新的技術工具。

一、核心技術架構解析

1.1 DADC分布式動態采集架構

1）動態資源分配：基于32位工控CPU的主控單元，根據接入的14路漏電流采集器數量動態調整系統算力，確保采樣速率與數據處理效率的最優匹配

2）獨立通道處理：每個漏電流采集通道配備12位高速AD模塊，采樣頻率達10kHz，實現±2%的高精度電壓測量（0-300V）和≥100μA漏電流檢測

3）同步采集機制：采用硬件級時鐘同步技術，確保母線電壓波動與支路漏電流變化的時序關聯性記錄（時間分辨率≤1ms）

1.2 SynSystem智能算法體系

1）FIR數字濾波增強：通過128階FIR濾波器對原始信號進行數字降噪，有效抑制共模干擾（CMRR＞80dB）

2）自適應閾值識別：

a.電壓偏差閾值可動態設定（默認值：額定電壓±15%）

b.漏電流告警門限連續可調（100μA-10mA，步進1μA）

3）復合判據機制：結合電壓波動持續時間（＞100ms）、波形畸變率（THD＞5%）和漏電流突變梯度（di/dt＞0.1A/s）進行多維度故障判定

二、關鍵功能實現原理

2.1 三重工作模式設計

 2.2 智能錄波存儲機制

1）事件觸發存儲：采用環形緩沖區技術，支持故障前2s+故障后5s的波形存儲

2）多維度數據關聯：

a.正/負母線對地電壓波形（采樣率1kHz）

b.故障支路漏電流波形（采樣率10kHz）

c.系統事件日志（時間戳精度±1ms）

3）抗誤動設計：?jiǎn)未螘r(shí)間設定功能（1-60s可調），避免同一支路重復觸發

2.3 工業級可靠性設計

1）電磁兼容特性：

a.靜電放電抗擾度：±8kV（接觸放電）

b.快速瞬變脈沖群：±4kV（電源端口）

2）雙冗余通信架構：

a.RS485總線（Modbus RTU協議）

b.干接點輸出（1NO+1NC，觸點容量250V/5A）

3）寬溫域運行：-25℃~+70℃（工業級元器件）

三、典型應用場景與運維價值

3.1 故障診斷應用

1）瞬態接地定位：通過對比多支路漏電流波形相位差（精度±0.1°），實現故障支路快速定位

2）絕緣劣化預警：統計歷史故障頻次（1000條事件存儲），建立支路絕緣狀態趨勢分析模型

3.2 系統優化應用

1）接地電容電流測量（分辨率0.1μF）

2）直流系統對地阻抗計算（基于U+、U-差分測量）

3）蓄電池組漏電檢測（支持48V/110V/220V系統）

3.3 經濟效益分析

1）減少故障排查時間＞80%（傳統方法需4-8小時/次）

2）預防性維護成本降低60%（基于趨勢預警）

3）避免計劃外停電損失（實現帶電檢測）

四、技術參數速查表

ZX-PDS01通過將高速數據采集、智能算法分析和工業物聯網技術深度融合，不僅解決了瞬時接地故障的監測難題，更推動了直流系統運維從"故障后處理"向"狀態預判"的轉型升級。其模塊化設計（支持后期增加諧波分析、電池內阻監測等擴展功能）為構建智能直流系統提供了可進化平臺，標志著電力二次系統監測技術進入新的發展階段。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
