變壓器變比整檢裝置的組別測試如何操作

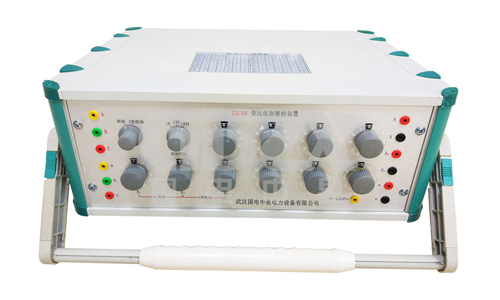

        變壓器變比整檢裝置具有組別測試功能，那么組別測試應該怎樣操作呢？以下就是國電中星為大家介紹的ZXCBB變壓器變比整檢裝置的組別測試操作說明，歡迎閱讀下文。

1、利用標準三相 PT 進行組別測試，將變比測試儀的 A、B、C 和 a、b、c 端子分別接到變比檢定裝置的 A、B、C 和 a、b、c 端子上，組別變比開關置于“10”，根據蓋板上的“組別開關選擇表”選擇開關 K1 和 K2 的位置，此時被測變比組別測試儀應工作在“測組別”的狀態，而其的顯示的組別應該與組別開關選擇表中所顯示的全部組別一致，以此來測定被測品在組別測試時是否合格。

2、將組別變比開關分別置于“100”和“1000”，重復上述的操作過程。

3、 將開關選擇為“Z 形組別”檔，開關 K2 和 K3 按組別開關選擇表的△/Z 或 Y/Z的內容作相應選擇，可確定變比組別測試儀對 Z 形組別的三相變壓器能否測試，這時功能開關還是要工作在測組別的狀態，同時，所顯示的標準變比值為 100，變比組別開關在這時不起作用。

4、可根據不同的變比組別測試儀的相應要求選擇相應的測試項目，即可有針對性地抽測某個試驗項目。
