回路電阻測試儀的工作原理是什么

        電力系統許多大電流電氣設備在預防性試驗和交接試驗中需要準確測量回路的電阻值。因此回路電阻測試儀在電氣測試中應用十分廣泛。接下來國電中星為您介紹回路電阻測試儀的工作原理是什么。

一、回路電阻測試儀的設計

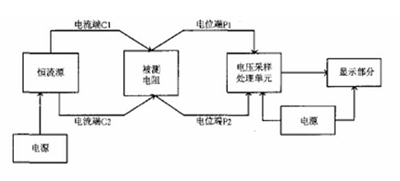

        回路電阻測試儀采用了高可靠性的大功率集成電路，由直流恒流源、前置放大器、A/D轉換器、指示裝置等部分組成，如圖1所示，是具有毫歐、微歐量程的低值電阻測量?jī)x，操作簡單，可一鍵測量回路電阻、導線電阻、線圈的電阻等，且測試電流能自動穩流，保證了測試數據的穩定可靠。

二、回路電阻測試儀的測量

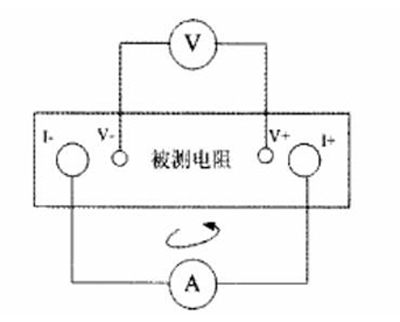

        回路電阻測試儀在測量時，由高頻開關電源輸出100A或更大的電流，施加于被測電阻測兩個端鈕之間，通過采樣電路采集電流流過被測電阻所產生壓降的模擬信號，經前置放大器放大后，又A/D轉換器將模擬信號轉換成數字信號，再經微處理器對數據進行濾波、運算處理，根據串聯電路電流處處相等的原理，通過歐姆定律R=U/I，由負載兩端的壓降U和回路中的電流之比得出被測體的直流電阻值，如圖2所示。

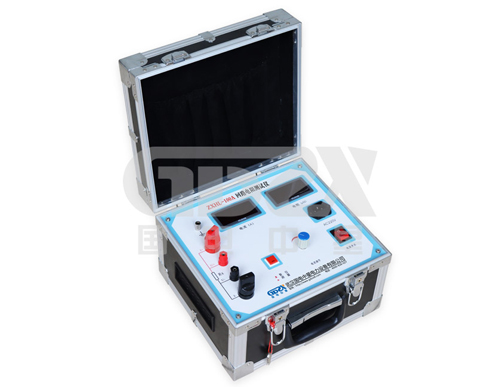

        國電中星是回路電阻測試儀生產廠家，生產的回路電阻測試儀型號主要有：ZXHL-100A、ZXHL-100P、ZXHL-200A、ZXHL-200P、ZXHL-300A、ZXHL-600A等，歡迎選購！想要了解更多關于回路電阻測試儀的信息，關注國電中星，歡迎咨詢。
