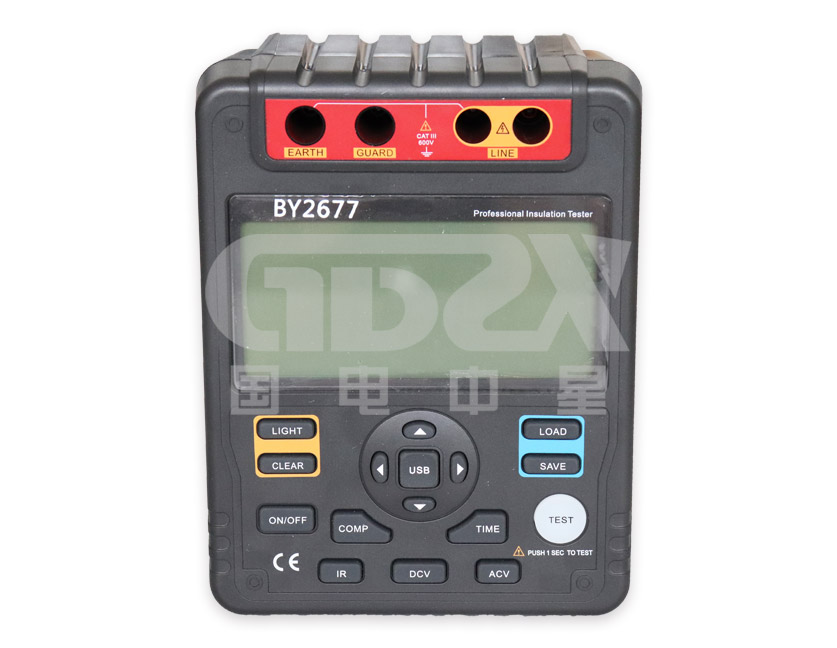

兆歐表測量電纜絕緣電阻

電力電纜各纜芯與外皮均有較大的電容，因此，對電力電纜絕緣電阻的測量。應先斷開電纜的電源及負荷，并經充分放電之后方可進行。而且一般應在干燥的氣候條件下進行測量。

（1）測量前測定室內溫度并檢查兆歐表的指針指示是否正常。

（2）按照電力電纜的額定電壓核對兆歐表的技術規范是否適當。

（3）兆歐表的測量導線應使用帶有屏蔽線的絕緣導線。

（4）對三相三線鎧裝電力電纜進行測量時，在電纜的一端進行測量。另一端必須設專人監護。

（5）分別將電纜鎧甲或終端頭接地線與兩根電纜芯連在一起，接到兆歐表的‘E“端。另一條的芯線暫時不接。待轉動兆歐表的搖柄使轉速達到穩定120r/min時，搖表指針指示“∞”的位置。然后將被測電纜芯線與兆歐表的“L”端相連。此時，兆歐表的指針可能回零位，但應繼續轉動搖柄，指針即慢慢隨著時間的延長向標尺的“∞”方向偏轉。待儀表指針?lè)€(wěn)定在某一位置時，開始讀數，并作記錄。

（6）取得測量結果后，首先將電纜芯線的連接導線取下。再停止搖動兆歐表手柄，并立即對電纜芯線放電。然后再測量電纜的另一相芯線的絕緣電阻。

（7）測量完畢后。工作人員切勿接近未經充分放電的電纜芯線以防觸電。

使用手搖式兆歐表測量電纜導體對地或?qū)饘倨帘螌娱g絕緣電阻的步驟如下：

（1）測試前檢查。將兆歐表放置平穩，轉動兆歐表把手。此時兆歐表指針應指在“∞”的位置。否則應調節“∞”旋鈕使指針指到“D”的位置。然后將兆歐表的“線路（L）”與“接地（E）”端子短接，此時指針應指在“0”的位置。否則應調節“0”旋鈕使指針指到“0”的位置。

（2）接線。將兆歐表“接地（E）”端子與接地線或金屬屏蔽層相連接。將“線路（L）”端子與電纜一相導體相連接，如圖所示。

（3）測試。轉動兆歐表把手，使轉速達到并保持120r/min轉速。記錄下該相導體對地或金屬屏蔽的絕緣電阻值。讀取絕緣電阻值后，應一邊慢搖，一邊斷開兆歐表“線路（L）”端子與電纜A相導體之間的連接。然后停止轉動把手，再斷開兆歐表“接地（E）”端子與接地線或金屬屏蔽層的連接。其目的是避免電纜線路上剩余電荷的反沖造成兆歐表?yè)p壞。將電纜充分放電后。再按上述步驟測試電纜其他兩相導體對地的絕緣電阻值。

（4）如電纜終端套管表面泄漏很大。無法使其減少影響測量的準確性或無法判斷電纜內部絕緣的好壞時，可將兆歐表“屏蔽（G）”端子與電纜的銅屏蔽相連接。將表面的影響消除。

（5）測量電纜導體之間的絕緣電阻時，方法步驟不變，只是接線時兆歐表“線路（L）”端子、“接地（E）”端子分別與電纜的兩相導體（如先測量A、B兩相）相連接，將兆歐表“屏蔽（G）”端子與電纜的銅屏蔽相連接。測量完A、B兩相電纜導體之間的絕緣電阻后。再測量A、C相（或B、C相）之間的絕緣電阻。最后再測量B、C相（或A、C相）之間的絕緣電阻。
