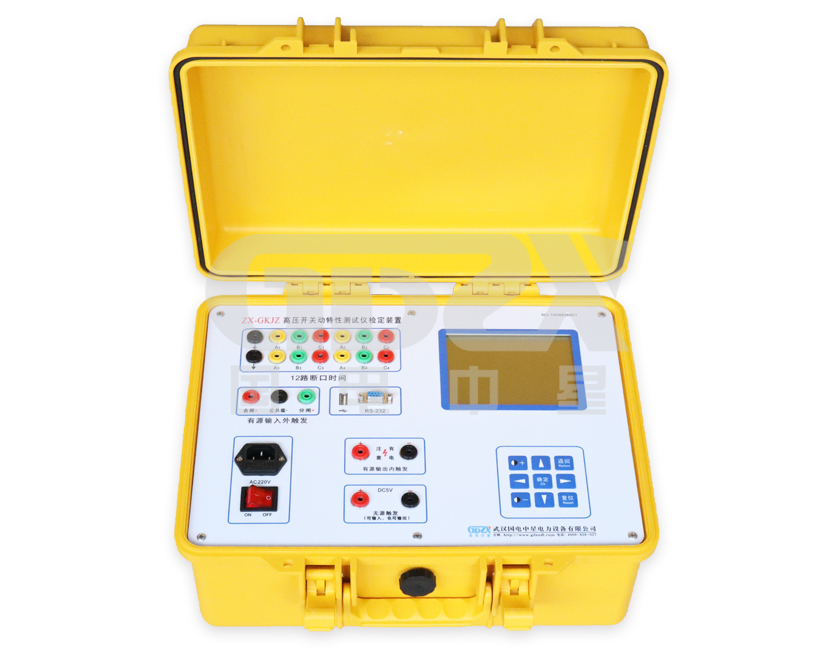

高壓開關動特性測試儀三種合分閘控制方式

高壓開關動特性測試儀三種試驗完美實現

??(1)常規試驗，測出開關的合分閘時間、彈跳時間、同期時間;測出開關的剛合分速度、最大速度、平均速度、開距、超程等速度數據;

??(2)重合閘試驗，測出開關重合閘的分合、合分、分合分的時間數據：

??(3)低電壓試驗，測出合分線圈的電壓動作值，電源電壓可連續調節;

??三種合分閘控制方式

??(1)支持內同步方式控制，內部電源輸出直流電壓給合、分閘線圈;

??(2)支持外同步方式控制，外部電源提供電壓給合、分閘線圈;

??(3)支持空節點同步方式控制，開關自身電源提供電壓給合、分閘線圈，內部提供兩路無源空接點。

高壓開關動特性測試儀具有錄波功能

??可對應時間坐標顯示斷口狀態一時間曲線、行程一時間(S一t)曲線、線圈電流一時間(I-t)曲線，有利于對開關機構故障的準確判斷。

??高壓開關動特性測試儀大容量存儲器，支持U盤內置或外置

??帶4G容量的U盤，可海量存儲現場數據，U盤可選內置方式或外置方式; 高壓開關動特性測試儀具有1個標準USB接口， 易導出試驗數據; U盤外置方式下用于插U盤，U盤內置方式下，直接連接PC機;

??同測6路斷口1路速度1路電流

??可測試6斷口數據，內部抗干擾電路可以抵御現場感應的10kV高壓;可測試1路速度，配備直線傳感器、角速度等傳感器，幾乎涵蓋所有型號開關的測試在內同步方式時，可測試1路通過合、分閘線圈的電流：

??高壓開關動特性測試儀配備PC機上層軟件

??PC機上層軟件既能遠程控制儀器、導出試驗數據，也能管理分析試驗數據、生成試驗報告、導出EXCEL數據等;

??高壓開關動特性測試儀內置抗干擾電路

??內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證儀器及人員安全、儀器并能穩定、準確測試;
