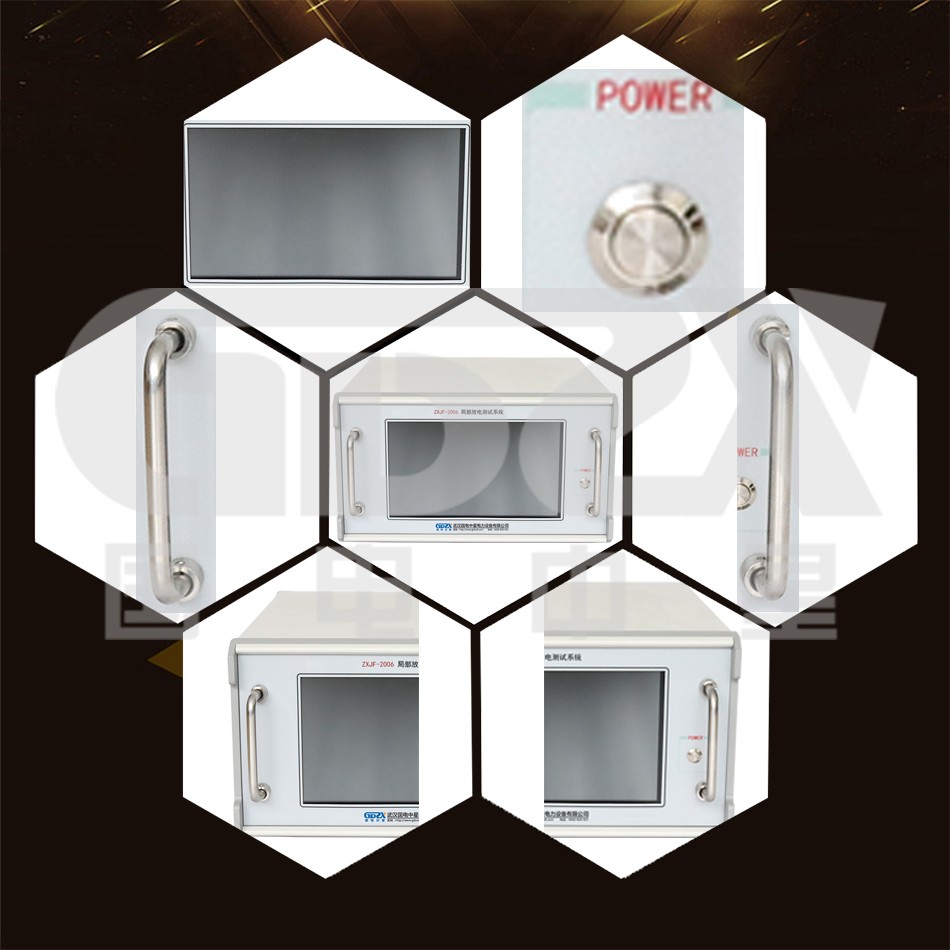

通道數

四通道

橢圓掃描時基

(1) 頻率50/60、100、150、200、400Hz

(2) 旋轉：以30°為一檔，可旋轉120°

(3) 工作方法：橢圓——正弦波——直線

顯示單元

采用10.1英寸電容式觸摸屏。

放大器

(1) 3dB低頻端頻率f_L：10、20、40kHz任選

(2) 3dB高頻端頻率f_H：80、200、300kHz任選

(3) 增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB

(4) 正負脈沖響應不對稱性<1dB

時間窗

(1) 窗寬：可調，50Hz下5°～ 170°

(2) 窗位置：每一窗可旋轉0°～ 170°

(3) 兩個時間窗可分別或同時開。

脈沖峰值顯示

觸摸屏顯示，顯示1位小數（大于等于10pC），顯示2位小數（小于10pC），誤差：±3%（以滿刻度計）

試驗電壓顯示

(1) 量程150kV

(2) 輸入阻抗：>1MΩ

(3) 顯示：觸摸屏顯示，顯示1位小數

(4) 誤差：±1%

試驗頻率顯示

誤差：小于±1%

零標系統

零標志與所有橢圓掃描頻率相一致

結構尺寸及重量

370mm*460mm*215mm  約12.5kg

不平衡電路

平衡電路

0～25～100pF

0.02

30mA

0.25A

25～100～400pF

0.04

50mA

0.5A

100～400～1500pF

0.06

120mA

1A

400～1500～6000pF

0.1

0.25A

2A

1500～6000～25000pF

0.2

0.5A

4A

0.006～0.025～0.1μF

0.3

1A

8A

0.025～0.1～0.4μF

0.5

2A

15A

0.1～0.4～1.5μF

1

4A

30A

0.4～1.5～6.0μF

1.5

8A

60A

1.5～6.0～25μF

2.5

15A

120A

6.0～25～60μF

5

25A

200A

25～60～250μF

10

50A

300A

電阻

0.5

2A

15A
