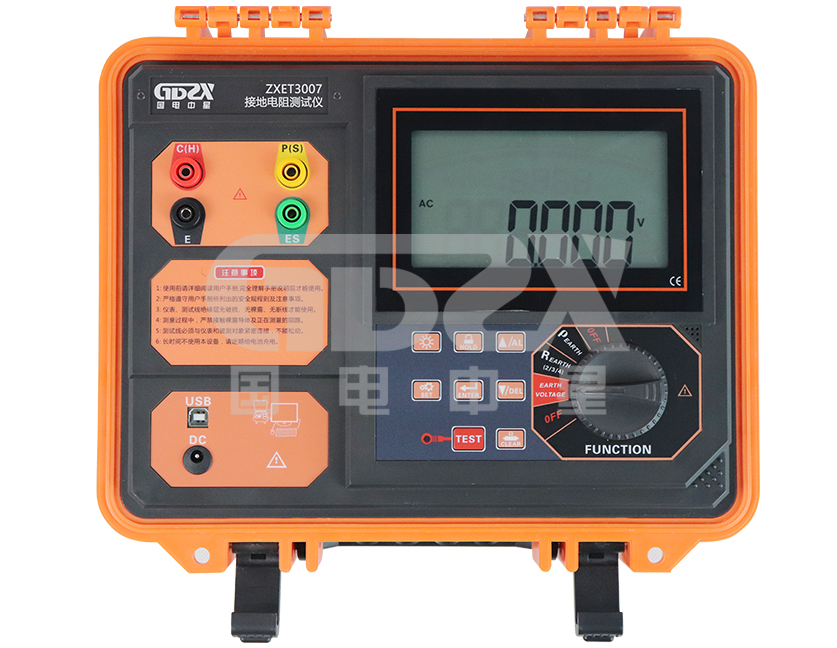

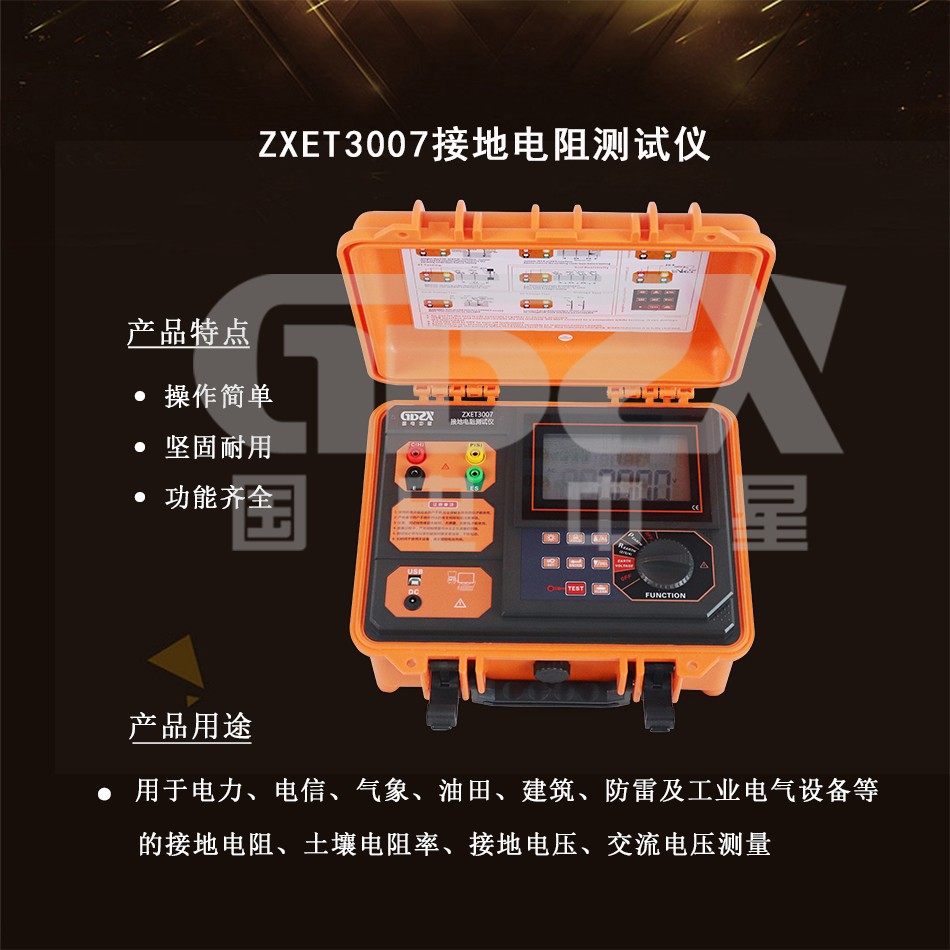

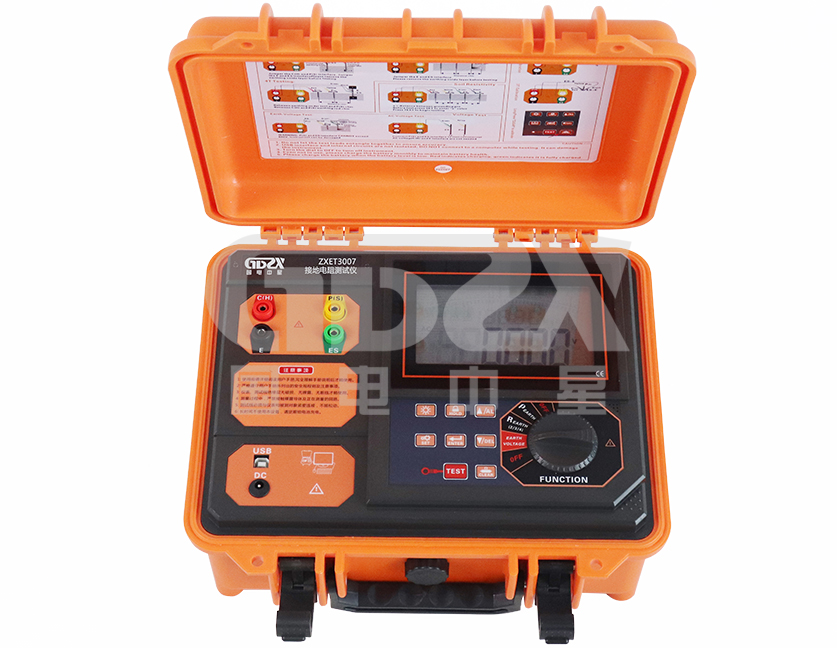

ZXET3007接地電阻測試儀
參考標準：IEC61326(EMC)
● 主機LCD顯示，具有背光，棒圖指示，一目了然。
● 同時能存儲2000組數據。
● 通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
說明書
操作視頻ZXET3007接地電阻測試儀是結合新的防雷接地電阻檢測標準，專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，測試電流達20mA，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響減少，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。
產品別稱
精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀
1.本儀器由主機、數據軟件、測試線、輔助接地棒、通訊線等組成。

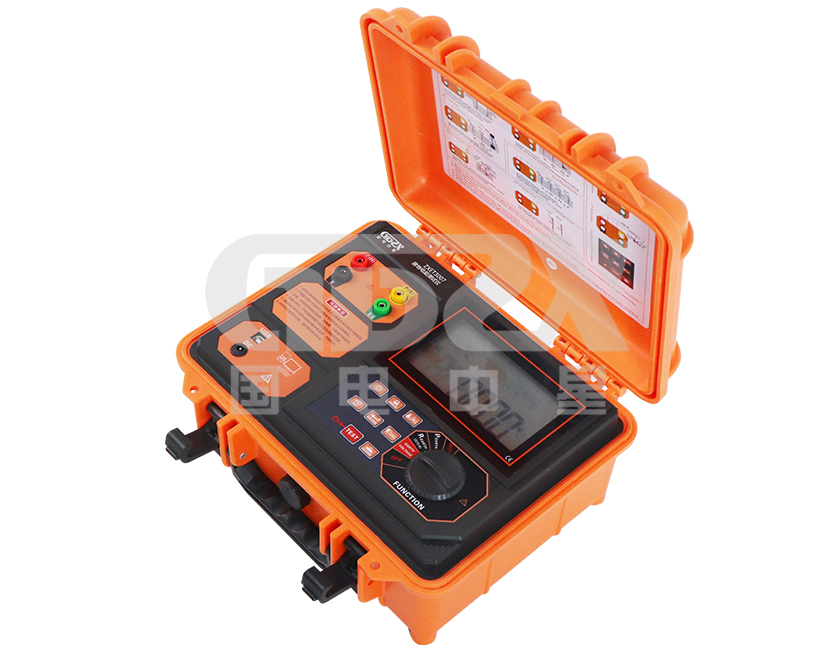

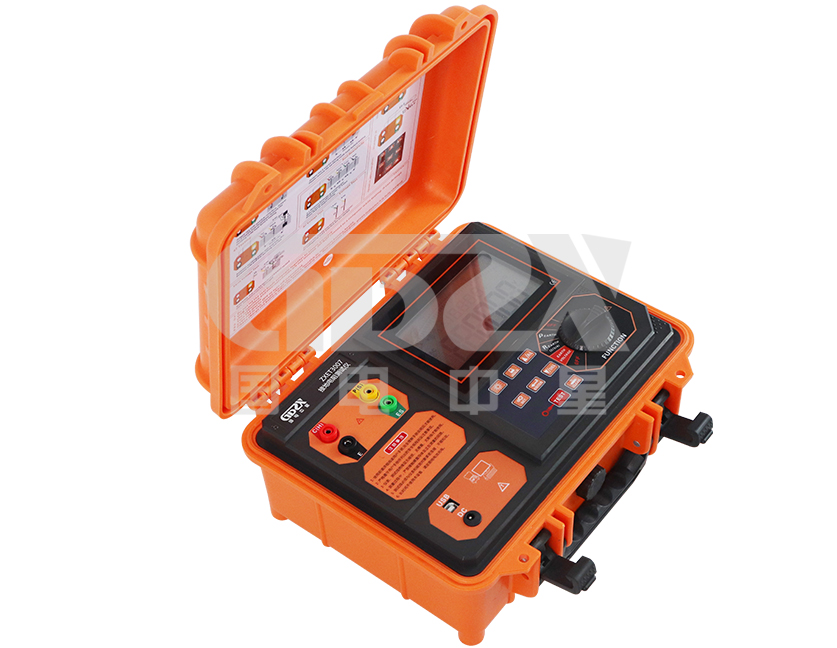

2.主機專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。

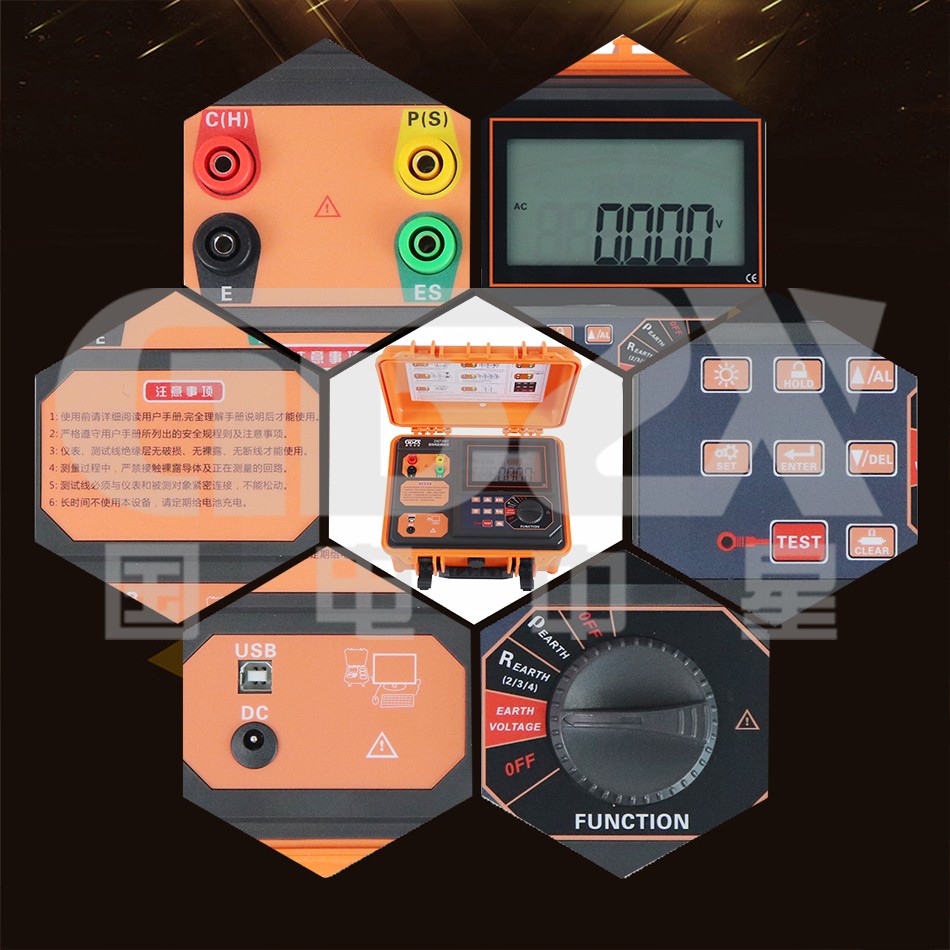

3.主機LCD顯示，具有背光，棒圖指示，一目了然。
4.同時能存儲2000組數據。
5.通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
| 功 能 | 接地電阻、土壤電阻率測試；接地電壓、交流電壓測試 |
| 電 源 | DC 7.4V 1.8Ah可充鋰電池，電池充滿約8.4V |
| 背 光 | 可控白屏背光，適合昏暗場所使用 |
| 測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
| 測量方法 | 接地電阻：額定電流變極法，測量電流20mA Max |
| 土壤電阻率：四極法(溫納法) | |
| 對地電壓：平均值整流(P(S)-ES接口間） | |
| 量 程 | 二三四線法測量接地電阻(R)：0.000Ω～300000Ω |
| 土壤電阻率(ρ)：0.00Ωm～9000kΩm | |
| 接地電壓：AC 0.0～100.0V | |
| 精 度 | 二三四線法測量接地電阻(R)： ±2%rdg±5dgt （0.000Ω～29.999Ω） ±2%rdg±3dgt （30.00Ω～2999.9Ω） ±4%rdg±3dgt （3000Ω～300000Ω） |
| 土壤電阻率(ρ)：根據R的測量精度而定（ρ=2πaR a:1 m～100m；π=3.14） | |
| 接地電壓： ±2%rdg±3dgt | |
| 注：1、rC max或rP max時的附加誤差≤±5%rdg±5dgt。(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ) 2、5V干擾電壓時的附加誤差≤±5%rdg±5dgt。 | |
| 測試電壓波形 | 正弦波 |
| 測試頻率 | 128Hz/111Hz/105Hz/94Hz(自動選頻) |
| 短路測試電流 | AC 20mA max |
| 開路測試電壓 | AC 40V max |
| 電極間距范圍 | 1m～100m |
| 換 擋 | 接地電阻：0.000Ω～300000Ω全自動換檔 |
| 土壤電阻率：0.00Ωm～9000kΩm全自動換檔 | |
| LCD | 6位LCD顯示，白屏背光 |
| LCD尺寸 | 128mm×75mm |
| LCD顯示域 | 124mm×67mm |
| 測量指示 | 測量中LED閃爍指示，LCD倒計數，進度棒圖指示 |

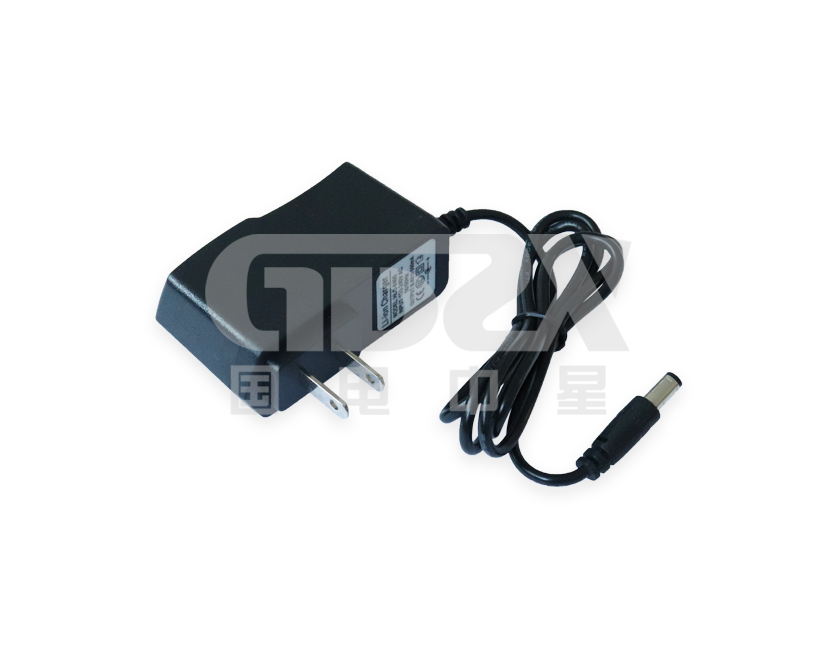

| 充電指示 | 充電時充電器上的指示燈亮紅色，充滿后亮綠色 |
| 尺 寸 | 儀表尺寸：長寬高320mm×275mm×145mm |
| 外包裝尺寸：長寬高400mm×245mm×335mm | |

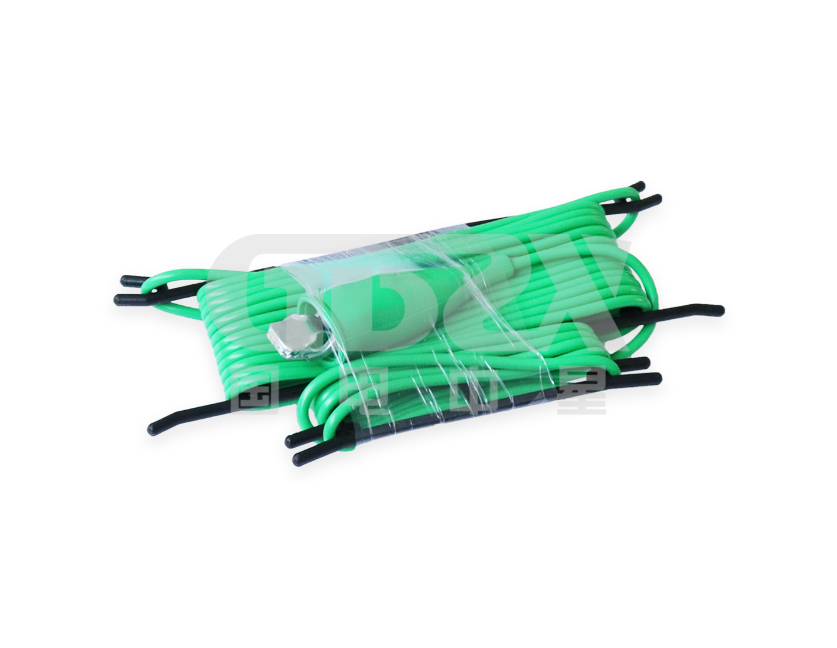

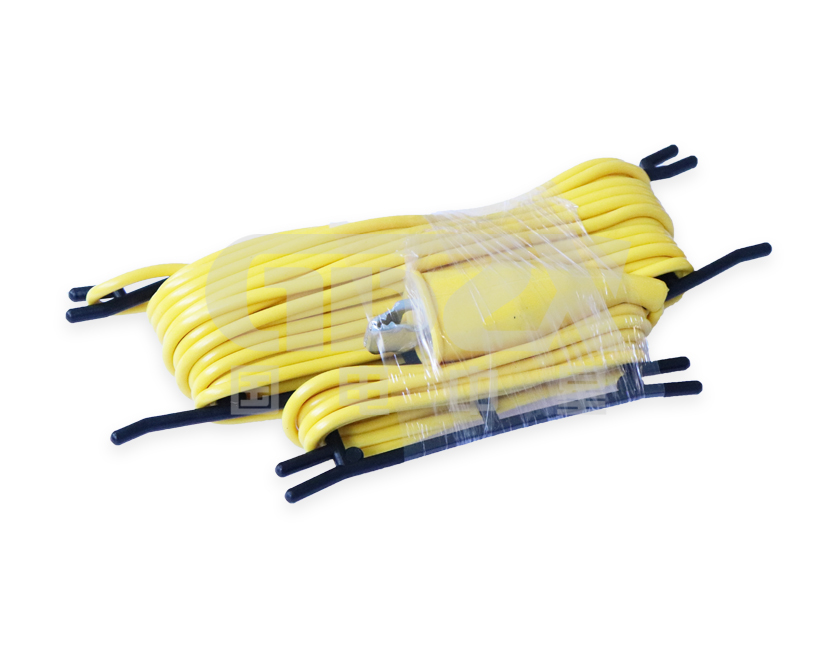

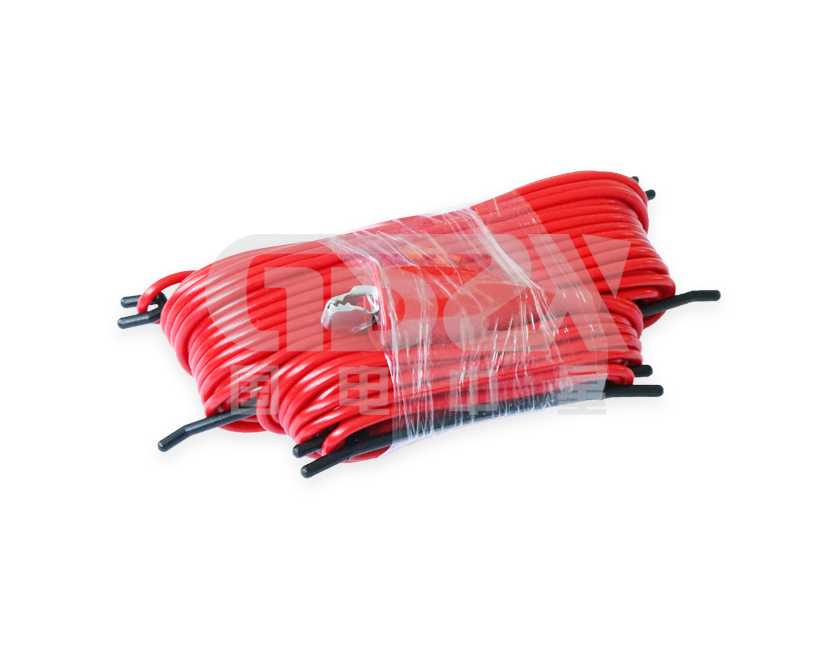

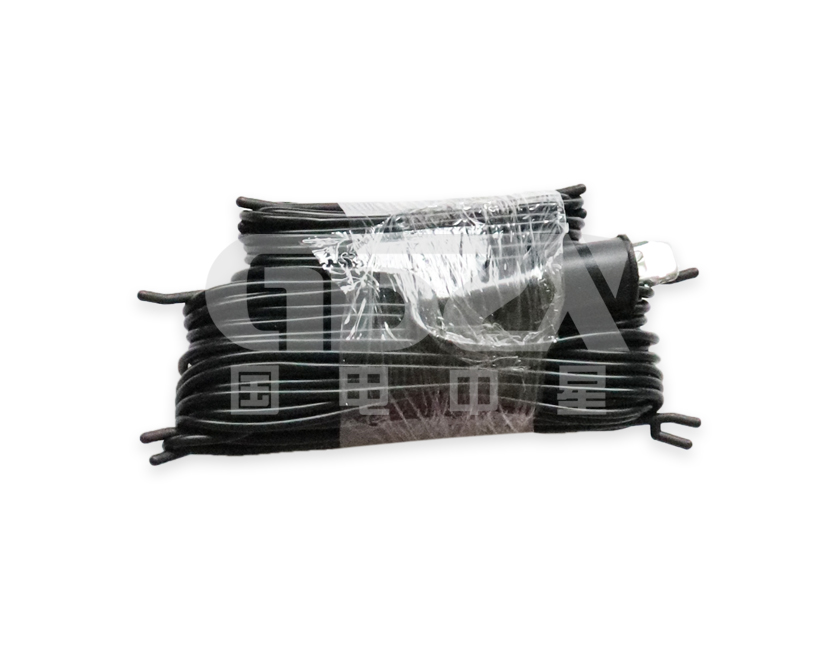

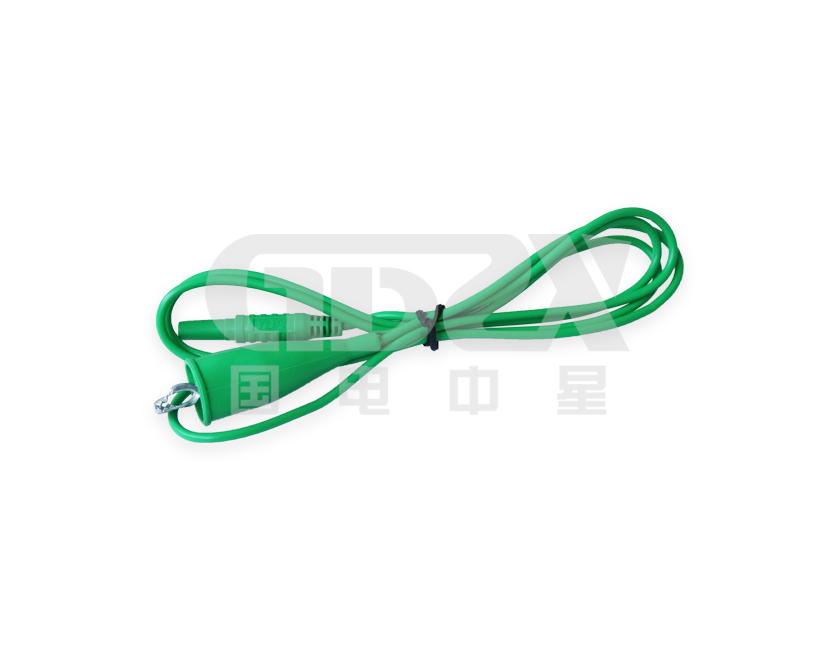

| 標準測試線 | 4條：紅色15m，黑色15m，黃色10m，綠色10m各1條 |

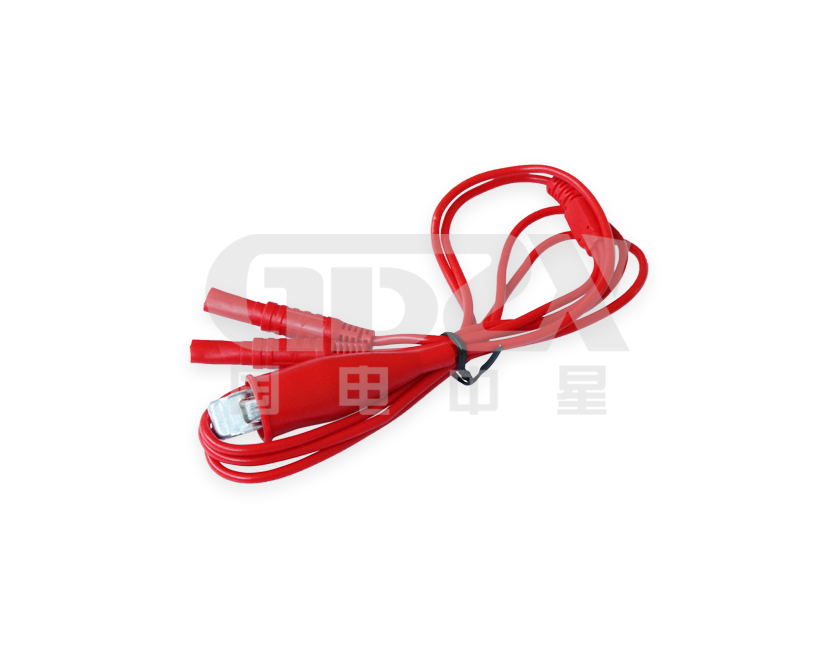

| 簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |
| 輔助接地棒 | 4根：φ10mm×150mm |
| 測量時間 | 對地電壓：約2次/秒；接地電阻：約7秒/次；土壤電阻率：約7秒/次 |
| 測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
| 線路電壓 | AC 600V以下測量 |
| 通訊接口 | 具有RS232接口，存儲數據可以上傳電腦，保存打印 |

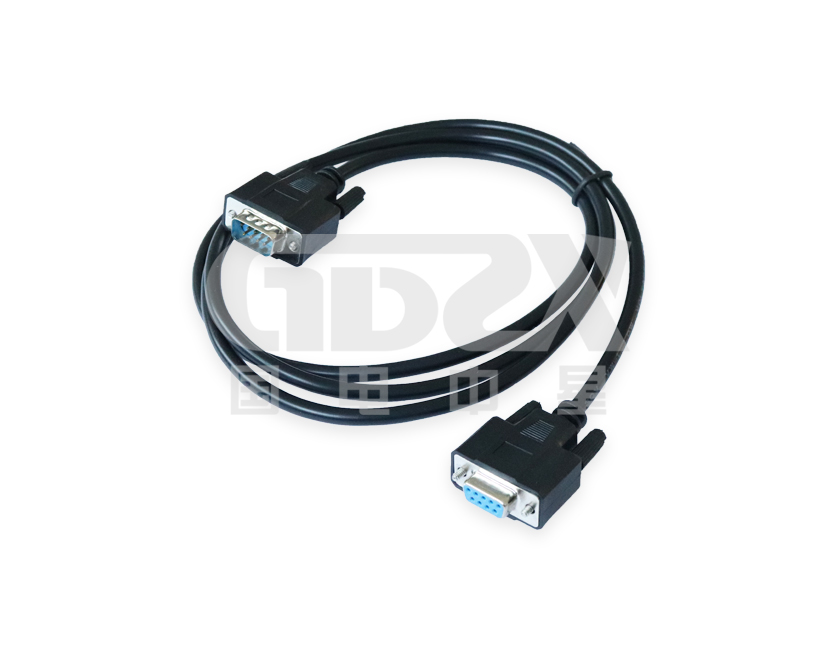

| 通 訊 線 | RS232通訊線1條，長1.5m |
| 數據保持 | 保持數據時“HOLD”符號指示 |
| 數據存儲 | 2000組，“MEM”存儲指示，顯示“FULL”表示存儲已滿 |
| 數據查閱 | 查閱數據時“READ”符號指示 |
| 溢出顯示 | 量程溢出時“OL”符號指示 |
| 干擾測試 | 自動識別干擾信號，干擾電壓高于5V“NOISE”符號指示 |
| 輔助接地測試 | 具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
| 報警功能 | 測量值報警設定值時，“嘟--嘟--嘟--”報警提示 |
| 電池電壓 | 當電池電壓不足時，電池電壓低符號顯示，提醒給電池充電。 |
| 自動關機 | 開機15分鐘后自動關機 |
| 工作電流 | 待機：25mA Max(背光關閉)； 背光：25mA Max(單獨背光耗電)； 測量時：150mA Max(背光關閉) |
| 質 量 | 儀表：2.66kg(含電池) |
| 總質量：6.88kg(含包裝) | |
| 工 具 箱 | 專用工具箱設計，可承重200kg |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
| 絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61326(EMC) |
| 適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)。 |
