ZX-16絕緣子憎水性檢測儀

參考標準：DL864-2014 GB/T775.2-2013

● 帶電檢測各種復合絕緣子的憎水性。
● 檢測硅橡膠及RTV噴涂材料的憎水性。
● 自動準確分析憎水性等級。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

運行中的復合絕緣子由于污穢、潮濕、放電、低溫等因素的影響，表面會出現嚴重的污損或老化現象，致使其表面憎水性變差造成絕緣子在陰雨等潮濕天氣中表面絕緣強度急劇下降，導致沿面閃絡，造成污閃。對復合絕緣子進行憎水性檢測可以很好的掌握絕緣子的抗污閃能力，以便及時維護防止事故發生。

ZX-16絕緣子憎水性檢測儀結構簡單，操作方便，可以快速準確的判斷絕緣子的憎水性狀況。

GB/T 19519-2014《架空線路絕緣子標稱電壓高于 1000V 交流系統用懸垂和耐張復合絕緣子定義、試驗方法及接收準則》 GB/T 24622-2022《絕緣子表面濕潤性測量導則》 DL/T 1000.3-2015《標稱電壓高于 1000V 架空線路用絕緣子使用導則第 3部分：交流系統用棒型懸式復合絕緣子》 DL/T 1474-2021《標稱電壓高于 1000V 交、直流系統用復合絕緣子憎水性測量方法》

性能特點

1. 帶電檢測各種復合絕緣子、檢測硅橡膠及 RTV 噴涂材料的憎水性；

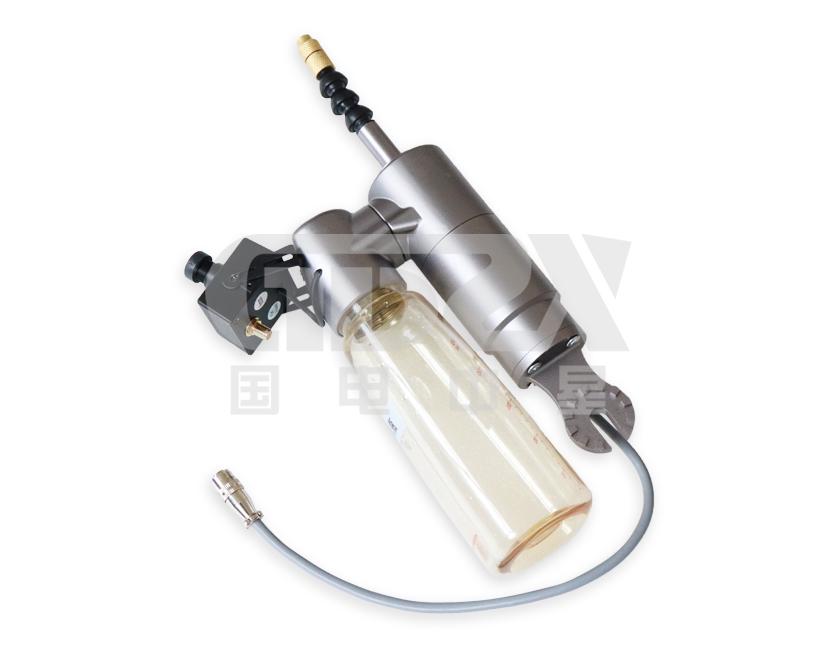

2. 無線遙控控制電動噴水部分自動噴水，電動噴水部分自動進行快速精確霧化噴水，保證了操作人員的安全。
3. 通過高清攝像獲得高清憎水性圖片，分析系統根據憎水性圖片獲得信息進行計算，自動判斷憎水等級。

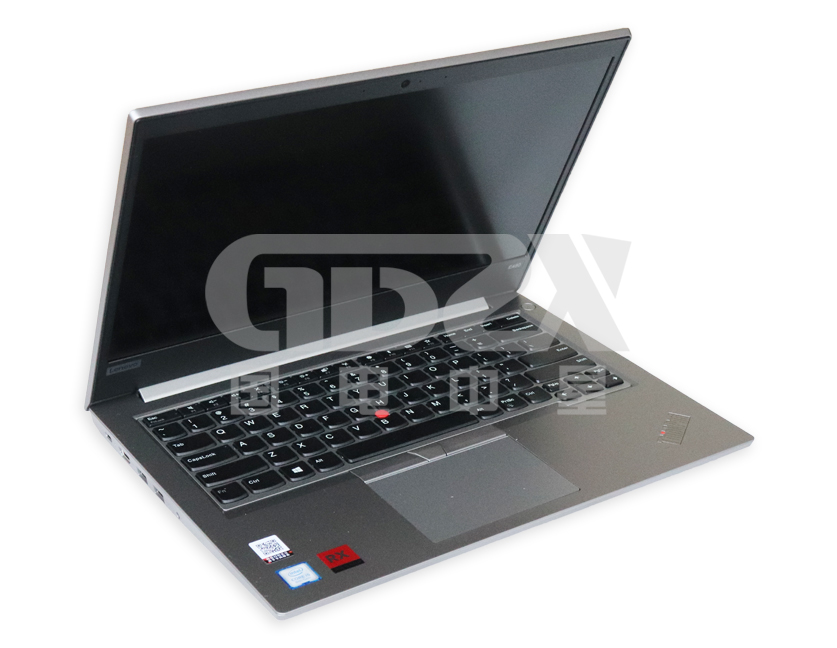

4. 憎水性分析軟件具有自動準確分析憎水性等級、記錄每次檢測的各種數據及圖形、可查詢每次及每串絕緣子的檢測記錄等功能。

技術指標

測試方法		噴水分級法（HC 分級法）
電動噴水裝置	工作頻段	2.4G

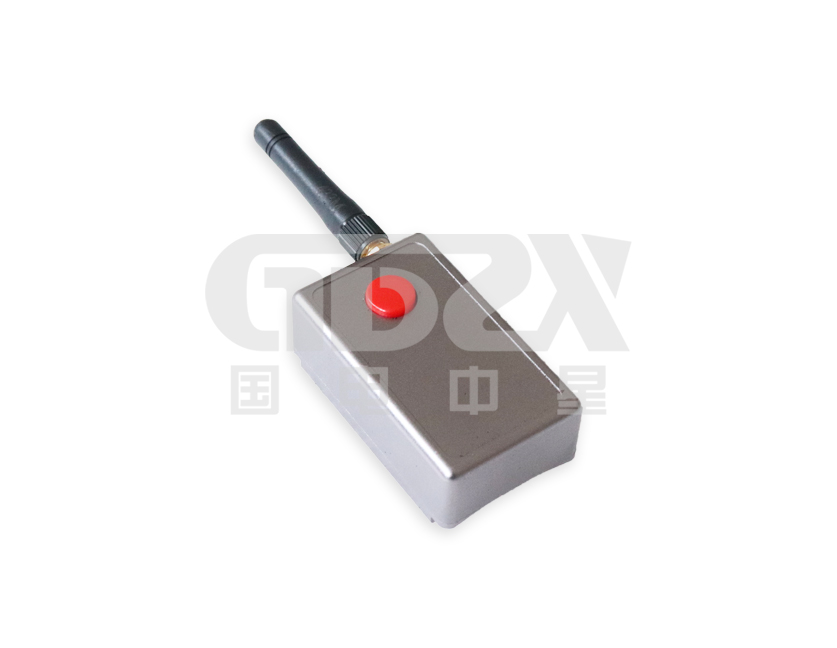

	遙控距離	大于 100m

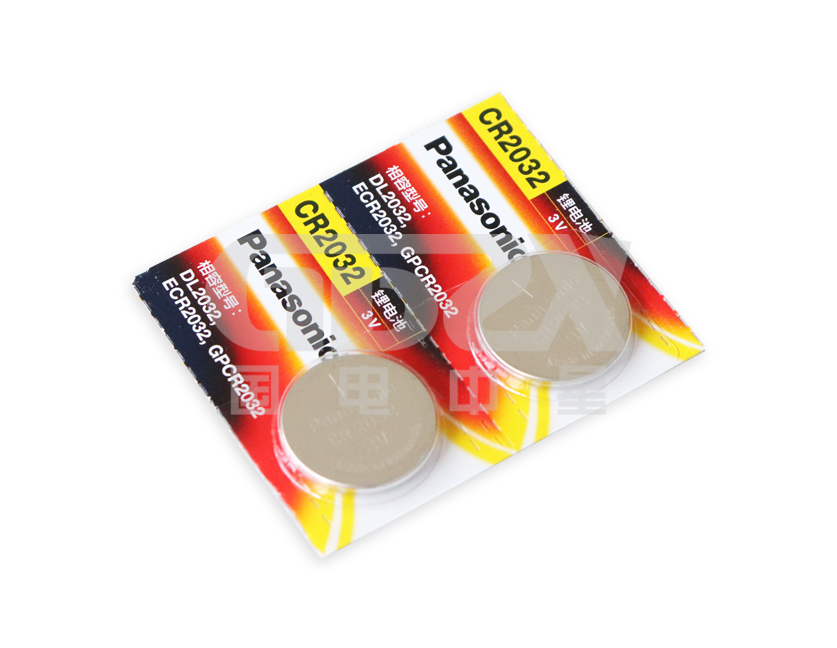

	遙控供電電源	1 節 3.6V 鋰電池
	接收角度	360°
	流量	0.6L/min@3bar

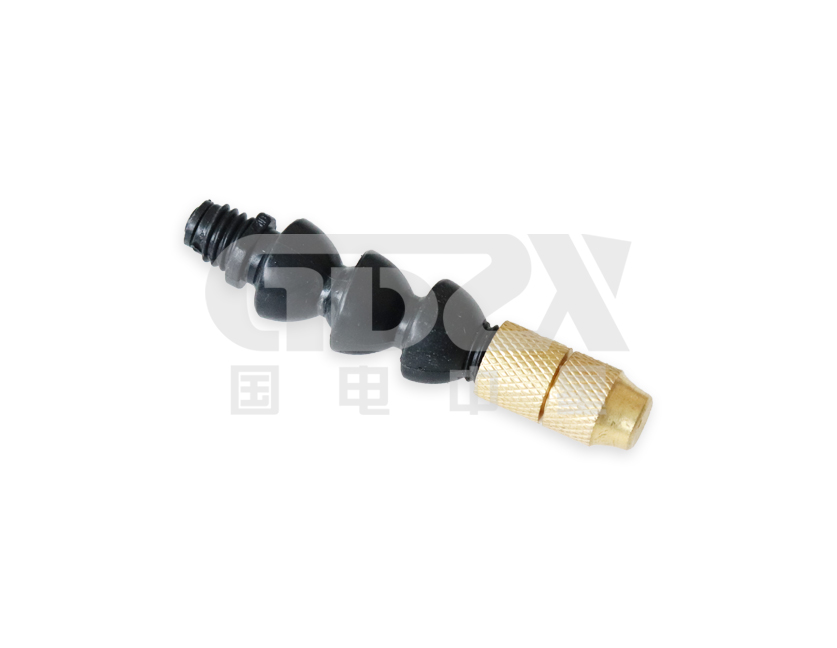

	噴流角度	30°@3bar

	噴射角度	50-80°
	單次噴水量	0.7mL～1mL
	單次測量噴水次數	25 次
	總噴水量	17～25mL
	裝置供電電源	12V 2000mAh 鋰電池，單次充電可保證裝置連續噴水 2 小時，能夠完成 100 次以上測量
	儲水瓶容量	240ml

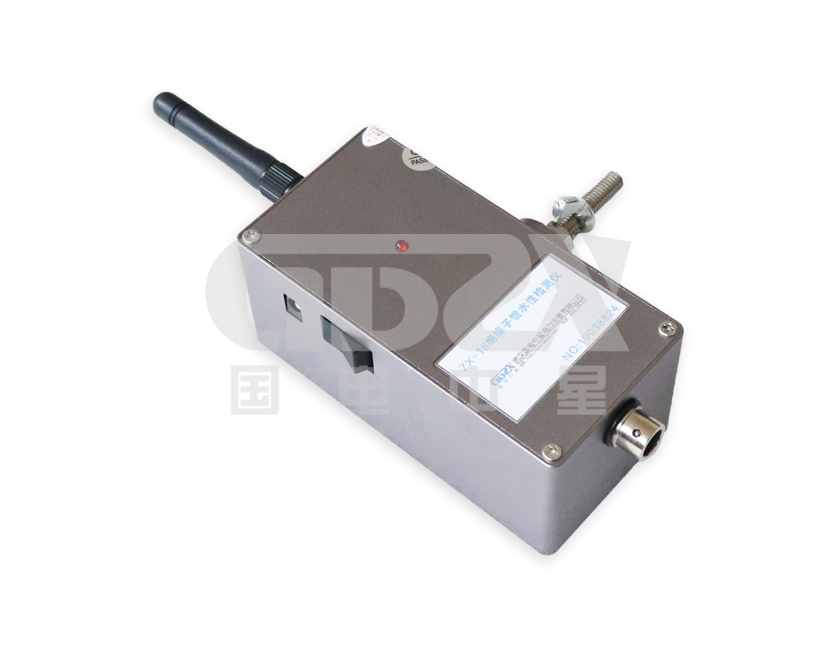

取照裝置	取像終端	專用攝像頭
	像素	200 萬（有效像素：720x1280）
	圖片格式	JPEG
	天線	定向，不可折彎，5dB 全向增益
	終端固定方式	可調萬向卡件
	通訊方式	WiFi 熱點、無線連接
	傳輸距離	10 米以內
	活動角度	上下可微調
憎水性分析軟件		對噴水后的圖像進行處理，進而判斷圖象中水珠形狀所代表的靜態接觸角和絕緣子的憎水等級，支持人工和自動分析。

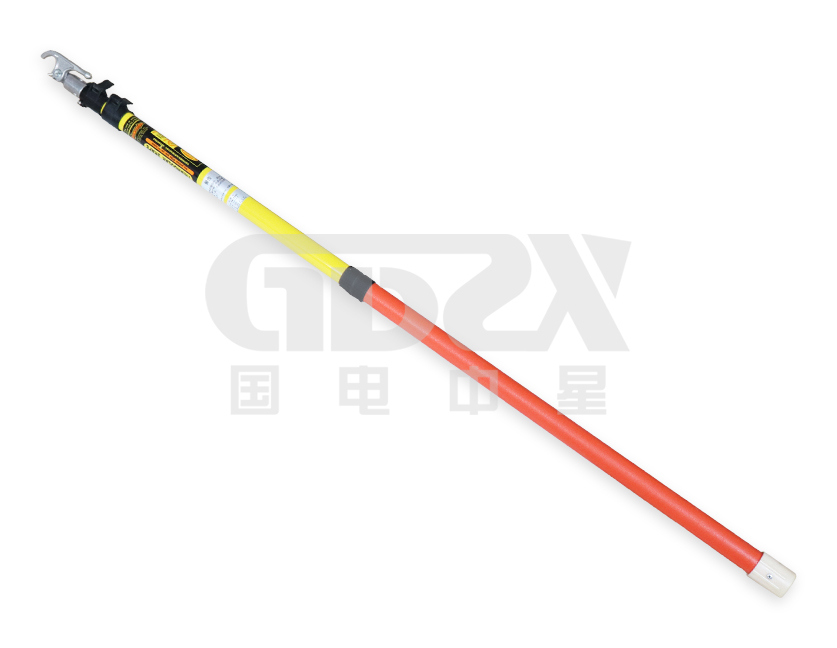

絕緣操作桿	規格	環氧樹脂

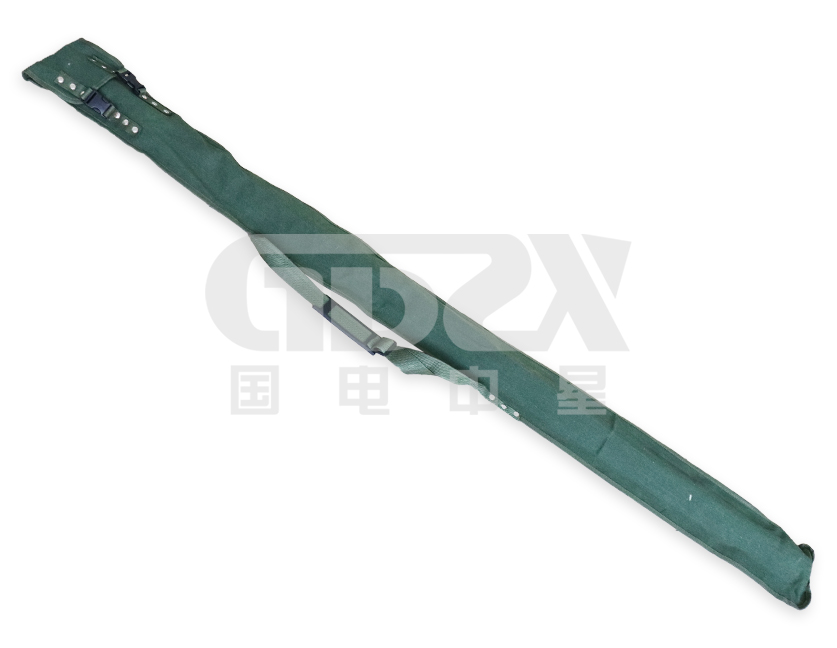

絕緣操作桿	長度	伸縮式絕緣桿，總長 4.5m
環境條件		環境溫度 0℃～40℃；風力＜4 級
